干式变压器铁芯的制作过程

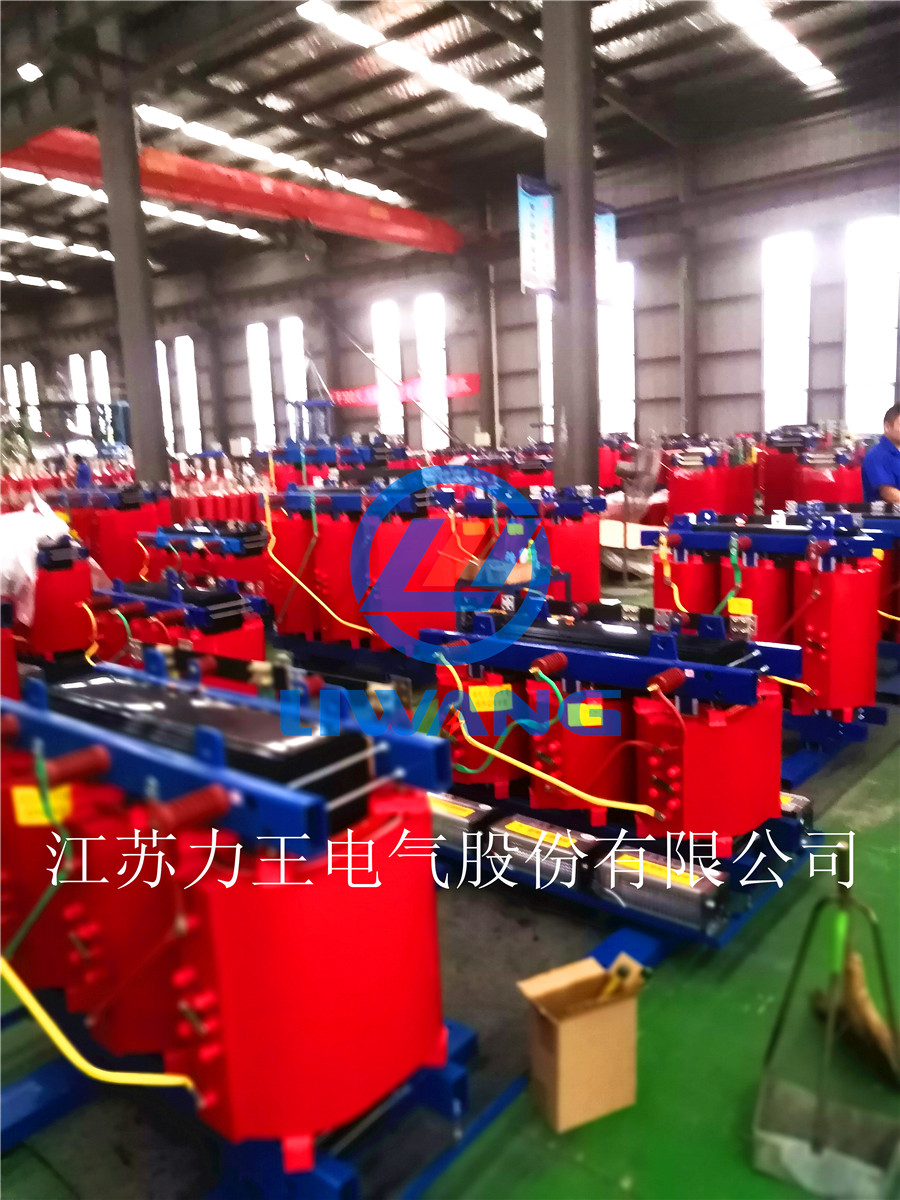

        干式变压器的铁心叠片由电工磁性钢带叠积或卷绕而成，铁心结构件主要由夹件、垫脚、撑板、拉带、拉螺杆和压钉等组成。结构件保证叠片的充分夹紧，形成完整而牢固的铁心结构。叠片和夹件、垫脚、撑板、拉带和拉板之间均有绝缘件。干式 变压器的铁心叠片引出接地引线接到夹件或通过邮箱到外部可靠接地，干式变压器的铁心不允许存在多点接地的情况。大型变压器铁心下夹件利用邮箱的定位钉定位，铁心上部有撑板上的定位件与邮箱配合定位。为了降低所有变压器的空载损耗和空载电流，干式变压器铁心除采用具有高导磁晶粒取向冷轧电工磁性钢带制造外，在结构上也相应的采取一系列措施，采用斜接缝无孔绑扎铁心，以适应冷轧取向磁性钢片的方向性和采用磁路对称的铁心结构等。此外，还有新型的双框和多框结构，如单相双框及三相四框结构等。
