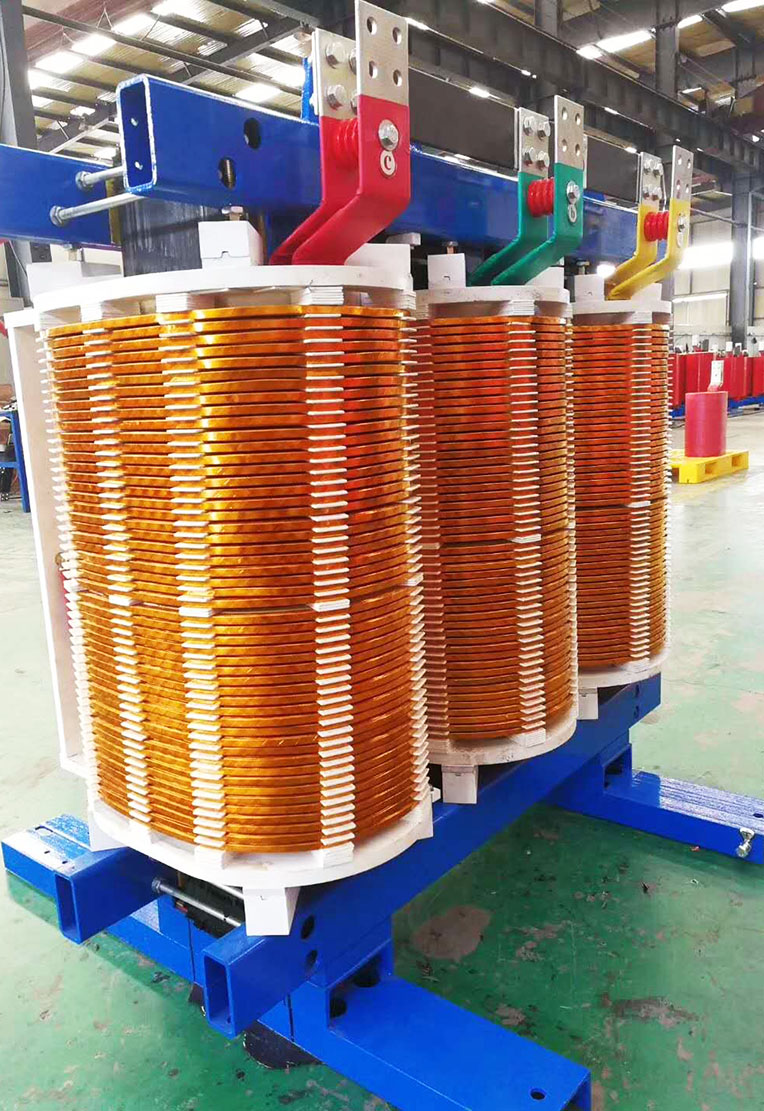

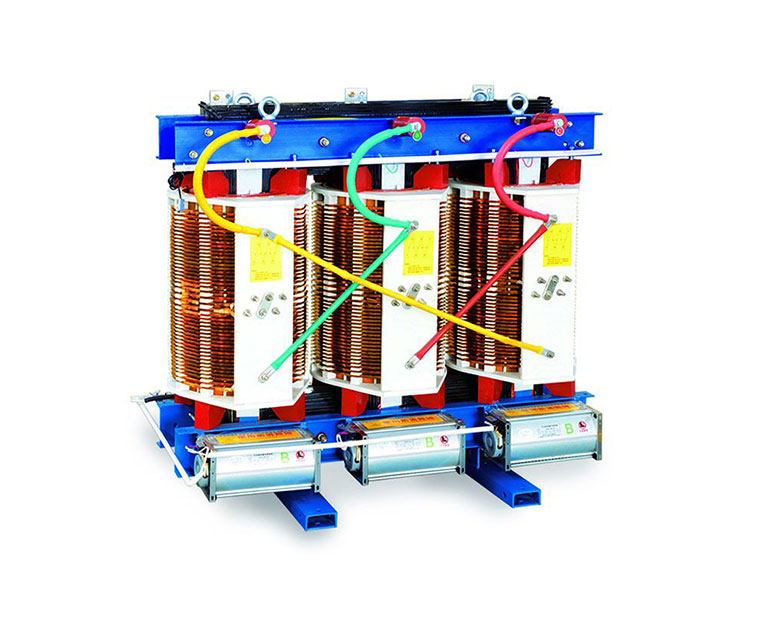

SGB10型系列非包封线圈

SGB10型系列非包封线圈

应用领域

高层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居民密集区以及石油化工、核电站、核潜艇等场所。

突出优势

安全、可靠、节能、防火、防爆、维护简单等优点。其设计先进、结构合理、外形美观、主要性能指标均优于国内标准,如:局放水平、空载损耗、负载损耗、噪声以及能适应高湿度环境使用等,可安装在靠近湖、海、河边污秽潮湿的环境及防火要求高,负荷较大的地区

全国24小时销售热线:

186-5226-8818

    采用美国UL认可的NOMEX绝缘系统生产的非包封线圈三相干式电力变压器,具有安全、可靠、节能、防火、防爆、维护简单等优点。其设计先进、结构合理、外形美观、主要性能指标均优于国内标准,如:局放水平、空载损耗、负载损耗、噪声以及能适应高湿度环境使用等,可安装在靠近湖、海、河边污秽潮湿的环境及防火要求高,负荷较大的地区,适用于高层建筑、机场、车站、码头、地铁、医院、电厂、冶金行业、购物中心、居民密集区以及石油化工、核电站、核潜艇等场所。

    本公司生产的干式变压器其性能指标符合各项标准,经用户使用证明,运行可靠,达到国家先进水平。该系列产品采用国外先进的制造技术,设计图纸及技术文件齐全、正确、清晰、,生产设备先进,制造工艺稳定,测定手段完备,为生产优质的产品提供了坚实的保障。


产品用途

SC(B)10型环氧树脂浇注干式变压器根据标准《干式电力变压器》制造,本产品性能损耗低,节能效果好,运行经济,免维护。除工艺结构先进,抗短路、雷电冲击水平高外,还具有阻然、防潮、防尘、噪声低等特点,可深入负荷中心。广泛适用于高层建筑、机场、车站、码头、电厂、变电站等。特别适合于易燃易爆等防火要求高的场所安装使用。

本公司生产的标准型变压器为不带外壳,防护等级为IP00,如客户需要提供防护等级为IP20和IP23的外壳。外壳可根据客户要求选用普通钢板、不锈钢板、铝合金等材料制作,并作酸洗、磷化、喷塑等处理。温度控制显示仪、负荷测录仪安装在外壳低压侧,方便用户观察,安全可靠。

性能参数

1、SC(B)10型主要性能参数见表

2、相数:3相

3、频率:50Hz

4、绝缘耐热等级:F级

5、绕组平均温升:≤100K

6、局部放电量:小于5pc



SC(B)10型10kV系列主要性能参数:

型号 额定容量(KVA) 联接组标号 电压组合(KV) 空载损耗(W) 负载损耗(W) 空载电流(%) 短路抗阻(%)
高压 分接范围 低压
SC10-30 30 Yyn0

Dyn11
10
6.3
6

±5%
±2×2.5%

+3×2.5%
-1×2.5%
0.4 190 710 2.4 4.0
SC10-50 50 270 1000 2.4
SC10-80 80 370 1380 1.8
SC10-100 100 400 1570 1.8
SC10-125 125 470 1850 1.6
SC10-160 160 550 2130 1.6
SC10-200 200 630 2530 1.4
SC10-250 250 720 2760 1.4
SC10-315 315 880 3470 1.2
SC10-400 400 980 3990 1.2
SC10-500 500 1160 4880 1.2
SC10-630 630 1350 5880 1.0
SC10-630 630 1300 5960 1.0 6.0
SC10-800 800 1520 6960 1.0
SC10-1000 1000 1770 1830 1.0
SC10-1250 1250 2090 9690 1.0
SC10-1600 1600 2450 11730 1.0
SC10-2000 2000 3050 14450 0.8
SC10-2500 2500 3600 17170 0.8
SC10-1600 1600 2450 12900 1.0 8.0
SC10-2000 2000 3050 15890 0.8
SC10-2500 2500 3600 18890 0.8



 SC(B)10型10kV系列主要参考数据

型号 主机外形尺寸mm L*B*H 轨距mm X*Y 外壳尺寸mm长*宽*高 主机重量kg
SC10-30/10 696*500*785 400*450 1100*1000*1500 276
SC10-50/10 746*550*815 400*500 1100*1000*1500 371
SC10-80/10 826*600*863 400*550 1150*1000*1500 461
SC10-100/10 868*700*900 550*650 1150*1000*1500 563
SC10-125/10 898*710*908 550*660 1250*1050*1500 659
SCB10-160/10 952*800*903 550*750 1250*1050*1500 749
SCB10-200/10 976*800*960 660*750 1350*1100*1600 811
SCB10-250/10 1050*800*1030 660*750 1350*1100*1600 883
SCB10-315/10 1048*800*1078 660*750 1400*1200*1700 1066
SCB10-400/10 1072*840*1170 660*790 1400*1200*1700 1325
SCB10-500/10 1130*850*1288 660*800 1500*1300*2200 1498
SCB10-630/10 4% 1152*900*1328 660*850 1550*1300*2200 1812
SCB10-630/10 6% 1254*900*1218 820*850 1550*1300*2200 1793
SCB10-800/10 1314*950*1194 820*900 1600*1300*2200 1978
SCB10-1000/10 1380*1000*1323 820*950 1700*1350*2200 2390
SCB10-1250/10 1440*1000*1465 820*950 1750*1350*2200 2688
SCB10-1600/10 1516*1050*1529 820*1000 1830*1400*2200 3341
SCB10-2000/10 1666*1050*1660 1070*1000 1970*1450*2200 4128
SCB10-2500/10 1730*1050*1778 1070*1000 2050*1450*2200 4896



SC(B)10型20kV无励磁调压电力变压器主要性能参数:
型号

额定容量(KVA)

联结组标号 电压组合(KV) 空载损耗(W) 负载损耗( W) 空载电流(%) 短路抗阻(%)
高压 分接范围 低压
SC10-50 50 Yyn0或Dyn11

20

±5%

±2*2.5%或

-3*2.5%

-1*2.5%

0.4

345 1180 2.4 6.0
SC10-100 100 545 1910 2.2
SC10-160 160 682 2780 1.8
SC10-200 200 745 2820 1.8
SC10-250 250 855 3280 1.6
SC10-315 315 980 3910 1.6
SC10-400 400 1165 4640 1.4
SC10-500 500 1365 5550 1.4
SC10-630 630 1545 6550 1.2
SC10-800 800 1775 7910 1.2
SC10-1000 1000 2090 9370 1.0
SC10-1250 1250 2410 11050 1.0
SC10-1600 1600 2820 13300 1.0
SC10-2000 2000 3280 15690 0.8
SC10-2500 2500 3910 18550 0.8



SC(B)10型35kV无励磁调压电力变压器主要性能参数:

型号 联结组标号 电压组合(KV) 空载损耗(W) 负载损耗( W) 空载电流(%) 短路抗阻(%)
高压 分接范围 低压
SC10-800

Dyn11

Yd11

Yyn0



35-38.5
±5%或±2*2.5%





3.5

6

6.3

10

10.5

11

2200 9400 1.1 6.0
SC10-1000 2610 10800 1.1
SC10-1250 3060 11900 1.0
SC10-1500 3600 15400 1.0
SC10-2000 4130 18200 0.9 7.0
SC10-2500 4750 21800 0.9
SC10-3150 5880 24500 0.8 8.0
SC10-4000 6860 29400 0.8
SC10-5000 8180 34960 0.7
SC10-6300 9680 40800 0.7
SC10-8000

Dyn11

Yd11

YNd11

11000 46060 0.6 9.0
SC10-10000

6

6.3

10.5

11

12660 56500 0.6
SC10-12500 15400 64600 0.5
SC10-16000 18900 76000 0.5
SC10-20000 22400 85500 0.4 10.0

 绝缘水平

电压等级kv 最高运行电压kv(有效值) 额定短时工频耐压kv(有效值)1分钟 额定电雷冲击耐受电压kv(峰值)
全波 截波
0.4 0.46 5 75 85
10 12 35
20 24 50 125
35 42 70 170
